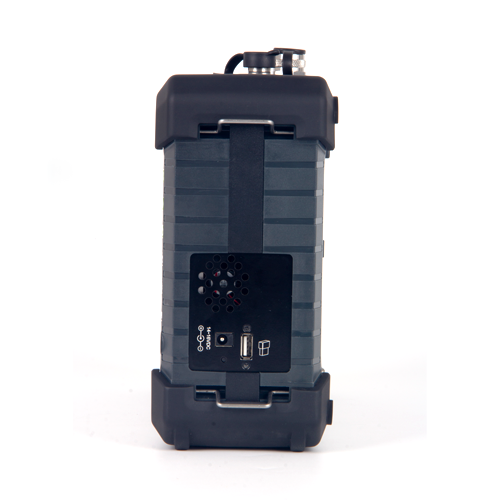

E8804A | Combo Analyzer

Der E8804A ist ein 5G-NR-Spektrumanalysator mit einem Frequenzbereich von 9 kHz bis 9 GHz und einer sehr breiteren ZF-Spanne von 100 MHz.  Er führt mehr als drei Wobbelungen über die gesamte Bandbreite pro Sekunde bei 7,8 kHz RBW durch. Eine Reihe von digitalen und analogen Testmodi liefern ein umfassendes Bild der Signalumgebung – einschließlich 5G NR gNB-Demodulation und hochpräziser Interferenzortung.

Als erweitere Version des E8800A verfügt er zusätzlich über VSWR, RL und Transmission, womit er die 2-4G Kabelgebundene Welt mit der 5G Welt vereint. Das macht ihn zum Universal-Tool für den Antennentechniker.

Signalscan von bis zu 9,0 GHz

Das E8804A führt eine Standard-Spektrumanalyse bis 9.000 MHz und eine 5G-NR-Analyse bis 6.000 MHz durch. Schnelle Sweeps helfen, Burst-Signale in Echtzeit zu erfassen. Umfassende Anpassungsoptionen ermöglichen es den Technikern sich auf Schlüsseldaten zu konzentrieren.

Der integrierte Interferenz-Analyzer-Modus zielt auf schwer zu isolierende Signale ab, die die Kapazität eines Systems bedrohen können. Mit Hilfe des 3D-Spektrogramm-Tools werden Änderungen in der Signalumgebung überwacht.

Digitales Persistenzspektrum

Persistenztests trennen die beabsichtigte Signalübertragung von den zugrunde liegenden Low-Level-Inferenzsignalen mit höchster Klarheit, ohne Dienstunterbrechungen an irgendeiner Stelle.

TDD-LTE-Test

Die TDD-LTE-Demodulationsanalyse umfasst Kanalleistung, Zellen-ID, 4G-Zeitmultiplex-Mehrfachzugriffssignalanalyse, Subframe-Spektrum und spezielle Subframe-Demodulationsindikatoren.

5G-Spektrum-Testsuite

• Primäres Toolkit: Umfasst 5G-NR-Zellen-ID (PCI), SS-RSRQ, SSB-Konstellation, SS-SINR-Leistungsindikatoren, EVM-Demodulationsindikatoren und mehr.
• 5G-NR Beam Analyzer: ist ein Schlüsselmerkmal der neuen Demodulationsanalyse-Suite. Dieser Modus ist für massive MIMO-Systeme konfiguriert, sodass 8 Strahl-IDs gleichzeitig verfolgt und gemessen werden können.
• Interferenzerkennungsmodus: Ausgestattet mit einer Richtantenne, um eingehende Signale in einem 360-Grad-Schwaden aufzuspüren.
• Externen GPS-Antenne: 4G- und 5G-Fahrtests im Freien, um Signalkarten ganzer Testgelände zu erhalten.
