Optimiert für CWDM- und DWDM-Netze

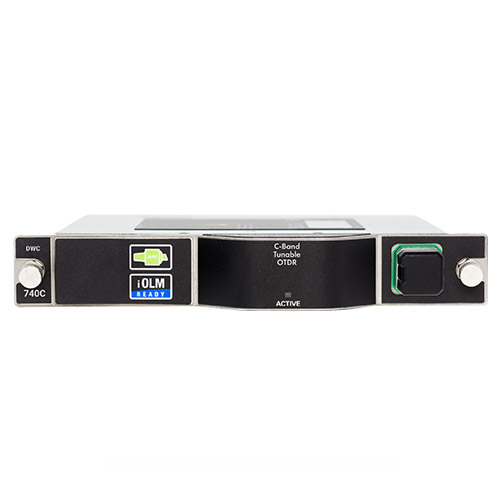

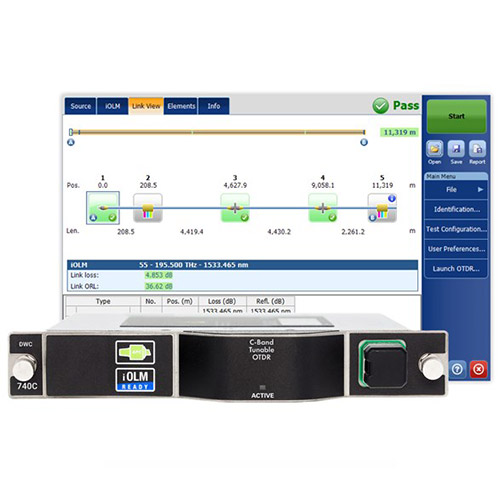

• Spezielle OTDR-Module für den Einsatz in xWDM-Umgebungen
• Charakterisierung von Verbindungen über C-Band (DWDM) oder CWDM-Raster mit einem einzigen Gerät
• Stabilisierte zentrale Wellenlänge verhindert Abweichungen und Messfehler in benachbarte Kanäle

Skalierbare und zukunftssichere Lösung

• Jederzeit um zusätzliche Kanäle erweiterbar
• Reduziert Investitionskosten durch modulare Erweiterbarkeit
• Deckt heutige und zukünftige Anforderungen von Metro- und Access-Netzen ab

Benutzerfreundliche Bedienung

• Konfiguration einer persönlichen Kanalliste für schnelleren Zugriff
• Intuitive Oberfläche für effiziente Testabläufe
• Ideal für Techniker vor Ort, die präzise und schnell arbeiten müssen

Warum ein xWDM-OTDR während der Bauphase unverzichtbar ist

In Access-Netzen wie C-RAN oder kommerziellen Servicebereitstellungen treten oft komplexere Topologien auf als in Metro- oder Core-Netzen. Gerade hier ist es essenziell, die Kontinuität und korrekte Verschaltung der Wellenlängen sicherzustellen.

Ein xWDM-OTDR sorgt für:

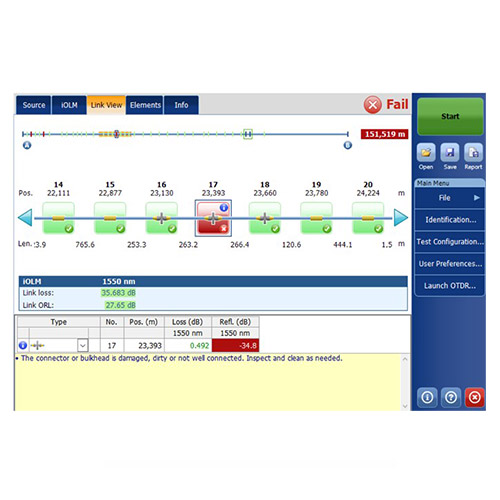

• Prüfung, ob jede Wellenlänge am richtigen Port von MUX, DEMUX oder OADM anliegt
• Sicherstellung, dass jede Wellenlänge am richtigen Standort gedroppt wird
• Kontrolle, ob die Faser korrekt angeschlossen ist
• Vermeidung typischer Fehler vor Ort – bevor die Baustelle verlassen wird

Ein OTDR, das mit derselben Wellenlänge arbeitet wie der Dienst, ermöglicht einem einzigen Techniker, das gesamte Link-Budget sowie die vollständige Strecke zu analysieren. Bei bekannten Streckenlängen kann zudem überprüft werden, ob jede Wellenlänge korrekt geroutet wurde.

Typische Einsatzbereiche eines xWDM-tunable OTDR

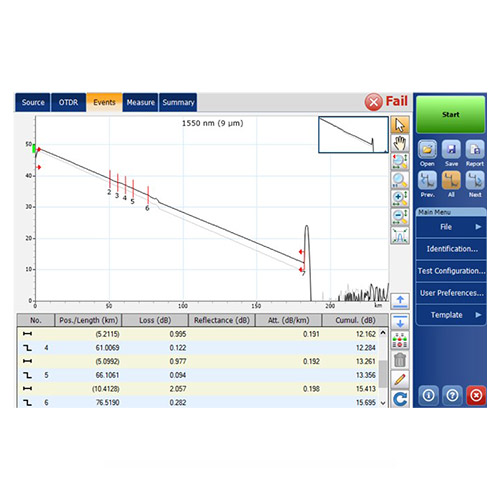

• Einseitige CWDM/DWDM-Fasercharakterisierung
• Überprüfung der End-zu-End-Dämpfung und Kontinuität über MUX, OADM und DEMUX während der Bauphase
• In-Service-Tests über den Kundenwellenlängen-Port – ohne Auswirkung auf andere aktive Wellenlängen
• Fehlersuche und vollständige Charakterisierung durch nur einen Techniker direkt vom Headend
