Mikroskopsonde für präzise Einzelfaser-Inspektion

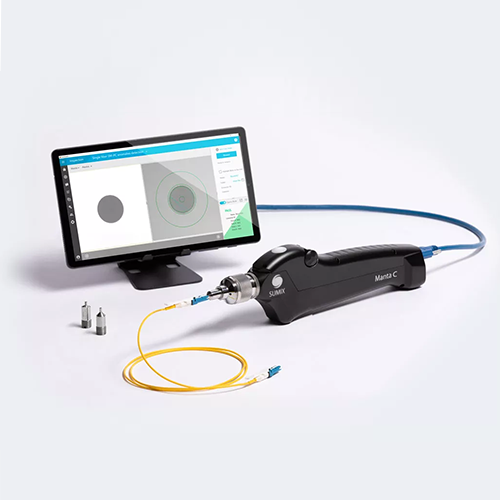

Der Manta C ist eine leistungsstarke Mikroskopsonde mit großem Sichtfeld zur zuverlässigen Inspektion von Einzelfaser-Steckverbindern. Entwickelt für höchste Anforderungen in Feld-, Labor- und Produktionsumgebungen, gewährleistet er die Sauberkeit der Faserendfläche sowie der Ferrulenoberfläche und unterstützt damit eine gleichbleibend hohe Übertragungsqualität. Besonders geeignet ist der Manta C für Großfaser- und militärische Steckverbindersysteme.

Vielseitigkeit und Bildqualität

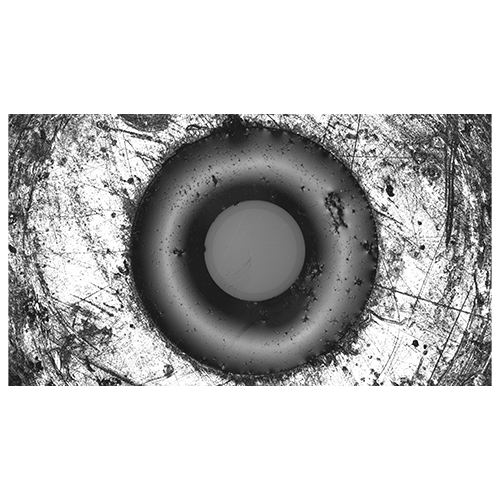

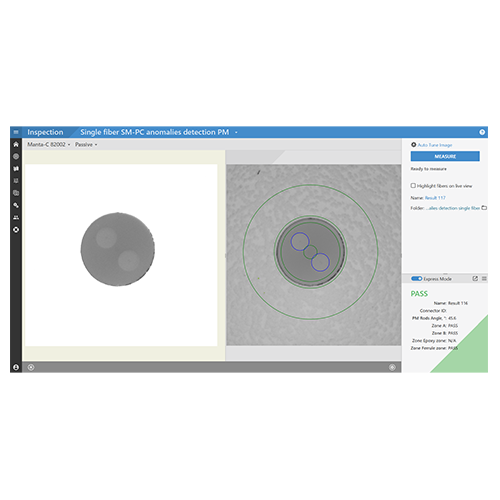

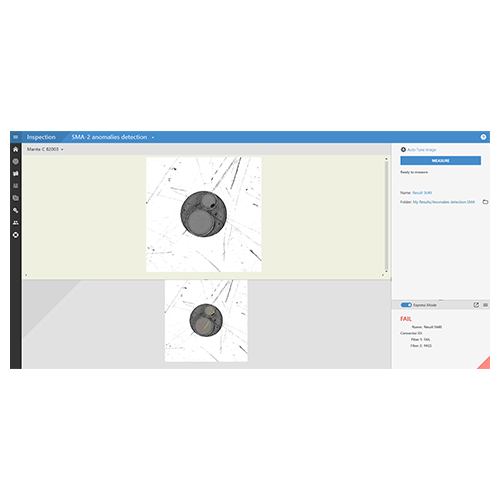

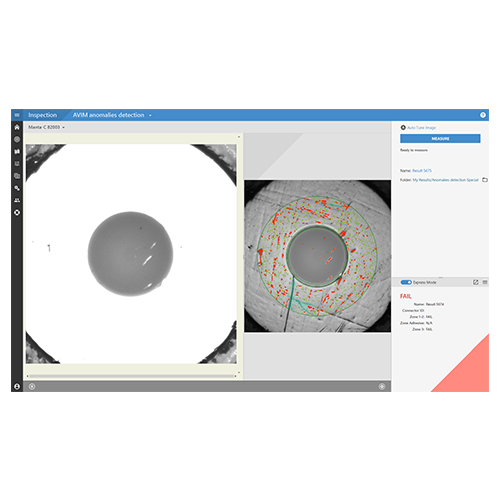

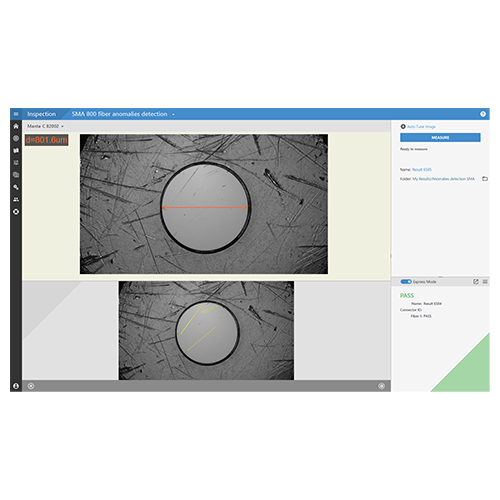

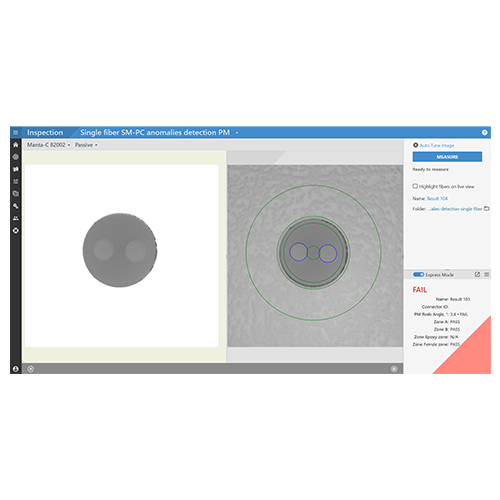

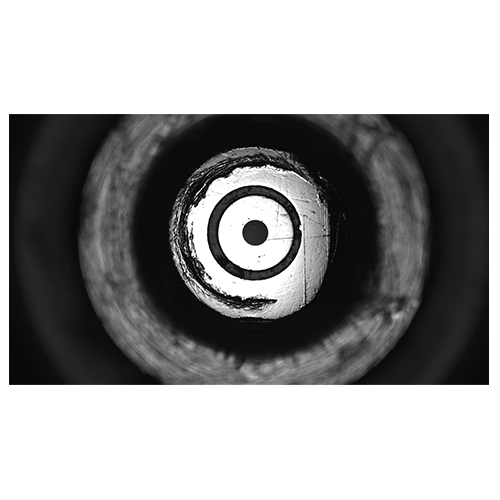

Dank seines weiten Sichtfelds (2,26 × 1,27 mm) ermöglicht der Manta C die gleichzeitige Prüfung der Faserendfläche und der umgebenden Ferrule. Mit einer optischen Auflösung von 1,8 µm und einer Kameraauflösung von 0,59 µm/Pixel liefert er hochpräzise, reproduzierbare Inspektionsergebnisse. Das System unterstützt eine Vielzahl gängiger Steckverbindertypen wie LC, SC, FC, SMA, AVIM sowie MIL-Spec-Termini und eignet sich auch für die Inspektion von PM-Fasern.

Effizienz, Normkonformität und Integration

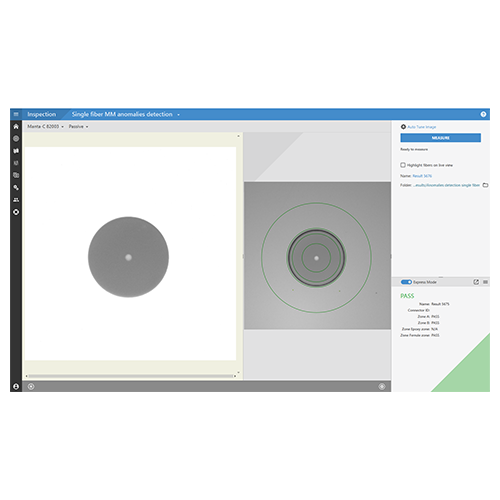

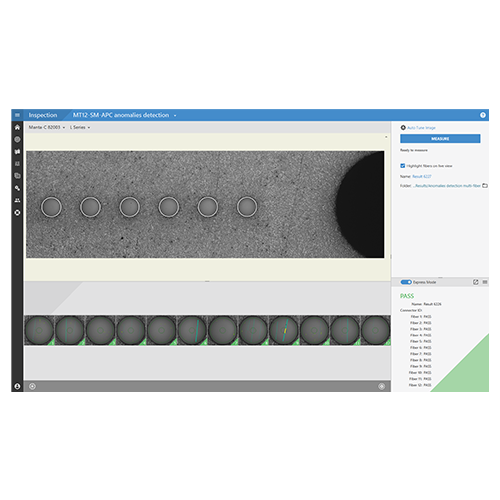

Der automatische Fokus sorgt per Knopfdruck für scharfe Bilder und beschleunigt den Prüfprozess erheblich. Ein Pass/Fail-Ergebnis für Einzelfaser-Steckverbinder liegt bereits nach 1 Sekunde vor, während MTP®/MPO-Steckverbinder in zwei schnellen Scans geprüft werden. Der Manta C ist automatisierungsfähig, lässt sich in robotergestützte Fertigungslinien integrieren und unterstützt normbasierte Prüfungen nach IEC- und Telcordia-Standards sowie kundenspezifische Kriterien. Eine Datenbankanbindung ermöglicht zudem die zentrale Auswertung und Nachverfolgbarkeit von Inspektionsergebnissen.
