High-End-Interferometer für Steckverbinderprüfung

Vollautomatische Steckerinspektion in Sekundenschnelle

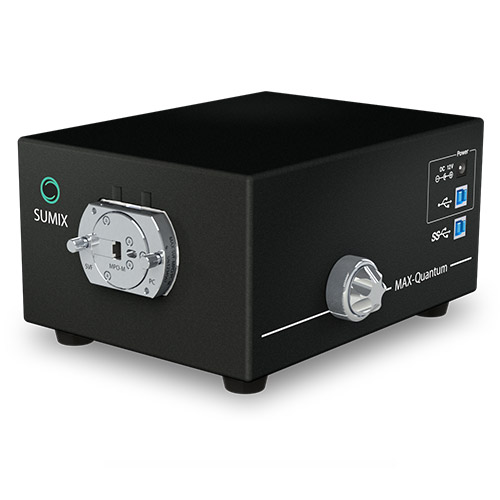

MAX-Quantum ist ein automatisiertes Interferometer für die anspruchsvolle Inspektion von Single- und Multi-Fiber-Steckverbindern. Es unterstützt eine Vielzahl industrieller Standardtypen – darunter MTP®/MPO, ST, FC, SC, LC, MU, E2000™ sowie MT- und MT-RJ-Ferrulen – und führt sämtliche Prüfprozesse in nur einem einzigen Scan durch. Damit wird selbst bei großen Faseranzahlen ein schneller, reproduzierbarer und hochpräziser Prüfablauf gewährleistet.

Präzise Oberflächenanalyse nach IEC-, Telcordia- oder kundenspezifischen Standards

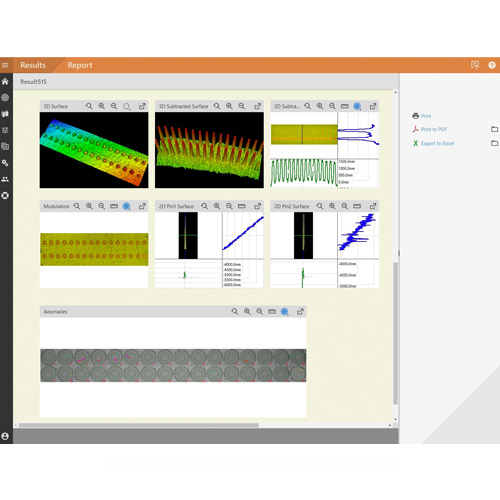

MAX-Quantum prüft mühelos die Qualität polierter Steckverbinder sowie die Stirnflächen von Ferrulen. Die Messung erfolgt vollständig normkonform nach IEC- und Telcordia-Standards oder individuell nach kundenspezifischen Vorgaben. Ergebnisse lassen sich speichern, dokumentieren und als Prüfbericht direkt zusammen mit den gefertigten Patchkabeln weitergeben – ideal zur Qualitätssicherung, Zertifizierung und Produktionsfreigabe.

Automatisiert, hochauflösend, effizient

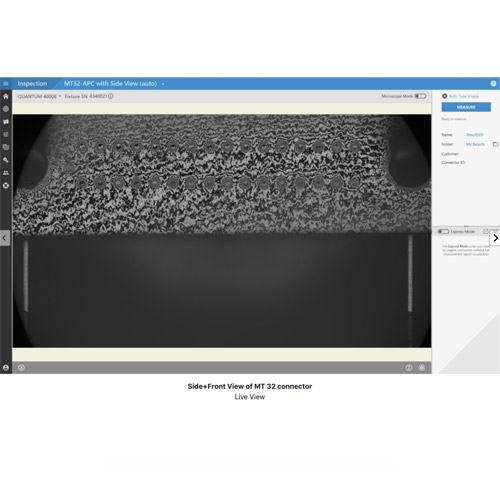

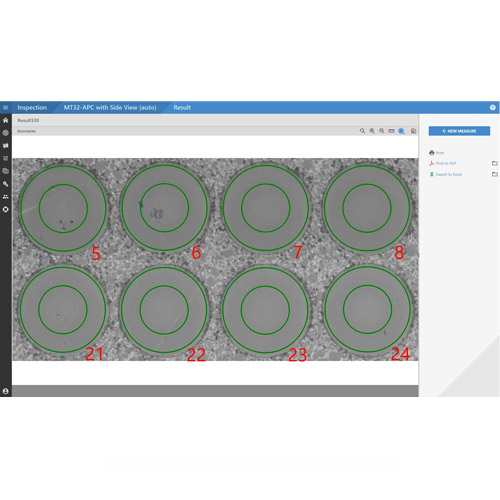

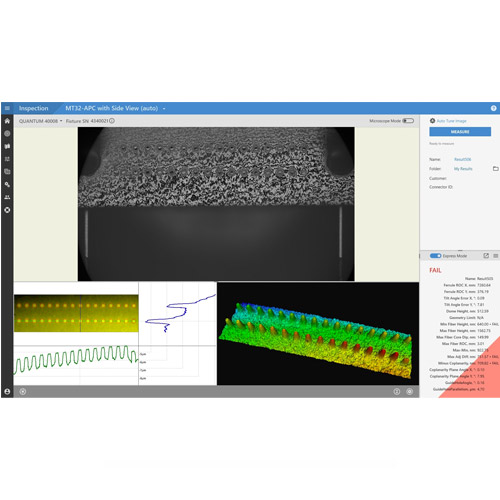

Das System kombiniert Endflächengeometrieanalyse, Anomalieerkennung und Messung der Führungshülsen-Parallelität sowie -winkel in einem einzigen Durchlauf. Die hohe optische Auflösung in Verbindung mit Autofokus und großem Sichtfeld ermöglicht die Prüfung von bis zu 16 Fasern pro Reihe – schnell, zuverlässig und ohne manuelle Nachjustierung.

Schnelle Tests dank USB 3.0 & intelligenter Steckerhalterung

Die integrierte USB-3.0-Technologie beschleunigt den Auswerteprozess maßgeblich, insbesondere bei Mehrfasersteckern wie MT, MTP oder MPO. Eine ergonomische Halterung gewährleistet sichere Positionierung, präzise Messergebnisse und effizientes Handling im Labor oder in der Fertigung. Im Halter verbaute Microchips speichern alle steckerspezifischen Parameter – nach dem Adapterwechsel ist keine Neukalibrierung erforderlich.
