Präzise

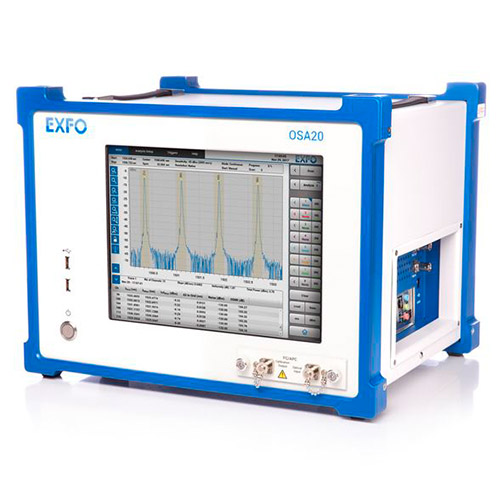

Der Monochromator des OSA20 basiert auf der bekannten Filtertechnologie von EXFO. Seine schmale Bandbreite (20 pm) bleibt über den gesamten Spektralbereich des Betriebs (1250 – 1700 nm) erhalten. Der Monochromator zeichnet sich auch durch extrem scharfe Filterkanten und geringes Streulicht aus. Dies eignet sich ideal für die Messung des optischen Signal-Rausch-Verhältnisses (OSNR) bei dicht gepackten WDM-Kanaltests. Der OSA20 verfügt über eine erstklassige Wellenlängenwiederholbarkeit von ± 2 pm, eine Genauigkeit von ± 10 pm über 1500-1640 nm und über eine integrierte Wellenlängenkalibrierungsquelle.
Schnell
Der OSA20 ist der schnellste optische Spektrumanalysator seiner Art mit einer maximalen Abtastgeschwindigkeit von 2000 nm / s und einer festen Abtastauflösung von 2 pm für alle Scans. Dies bedeutet, dass jede Messung mit der höchsten Auflösung und der höchsten Genauigkeit durchgeführt wird. Die Sweep Geschwindigkeit wird ausschließlich durch die Wahl des Empfindlichkeitsniveaus bestimmt: -55 dBm bei 2000 nm s bis zu -90 dBm bei durchschnittlich 380 Scans mit HIGH bei 0,5 nm/s. Mit ca. 3 Scans pro Sekunde über das C- und L-Band (bei einer Empfindlichkeit von -60 dBm) ist der OSA20 das ideale Werkzeug für eine schnelle und präzise optische Ausrichtung mit anschließender hochauflösender Charakterisierung.
Einfach zu verwenden

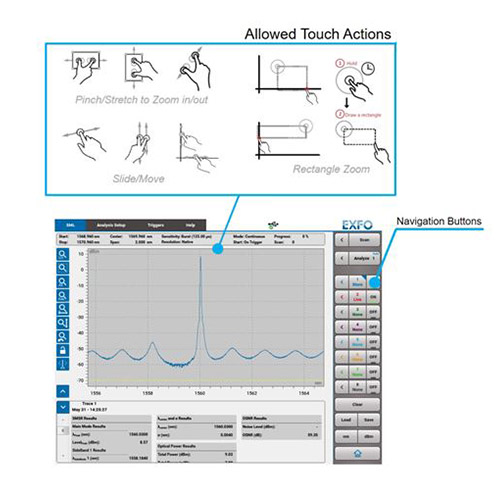

Eine schnelle Navigation durch das Menü dank eines kapazitiven 12-Zoll-Multitouch-Bildschirm und einer intuitiven grafischen Benutzeroberfläche (GUI) garantiert. Mit Pinch-to-Zoom und automatisierten Signalsuchalgorithmen ist es einfache zu den interessanten Daten zu gelangen. Tastatur, Maus oder Festplatte können über die vielen USB-Schnittstellen verwendet werden.

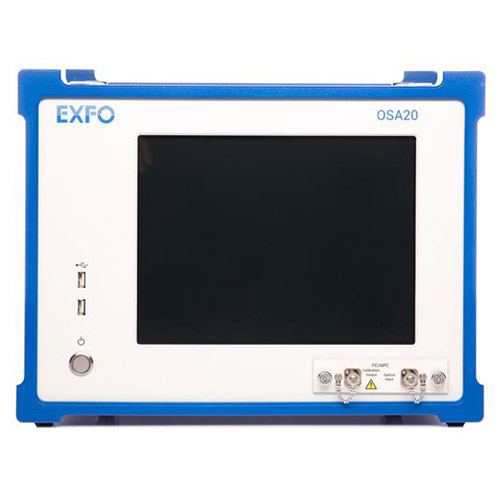

Um die bestmögliche Messung zu gewährleisten, ist der OSA20 außerdem mit einer optischen Anschlussplatte ausgestattet, die zur Inspektion und Reinigung der Glasfaseranschlüsse leicht entfernt werden kann.
